Виды ультразвуковых сканеров и датчиков

30 апреля 2016

В медицине для исследования состояния внутренних органов нередко используются ультразвуковые (сонографические) сканеры. Они позволяют производить неинвазивную диагностику таких органов как глаза, щитовидная и поджелудочная железа, сердце, печень и желчный пузырь, почки с надпочечниками, матка и придатки, предстательная железа, а при задействовании эффекта Доплера можно проводить ультразвуковую ангиографию - визуализация кровеносных сосудов крупного, среднего и малого диаметров с изучением гемодинамики в них.

Какие бывают УЗ сканеры
В самом простом виде сонографические аппараты состоят из генератора ультразвуковых волн, центрального процессора, датчиков, которые получают и передают УЗ волны и монитора для выведения изображения, сформированного в процессе исследования. В зависимости от функциональных возможностей и предназначения аппарата все сканеры делятся на две большие группы – универсальные и узкоспециализированные приборы, которые в свою очередь имеют большое количество подгрупп.

Универсальные УЗИ сканеры различаются между собой возможностями работать в тех или иных режимах. Самые простые сканеры могут работать лишь в двух режимах: либо в виде предоставления двухмерного изображения, либо в виде одномерной яркостной эхограммы с разверткой во времени. Более сложные аппараты могут работать в трех режимах – помимо основных возможностей стандартного УЗИ сканера они позволяют проводить исследование сосудистой системы (импульсный Доплер). Самыми продвинутыми являются сонографы, способные работать в четырех режимах. Они обладают возможностями УЗИ сканеров со спектральным Доплером, и, кроме того, позволяют проводить цветовое картирование кровотока.

Что касается специализированных сканеров, то их существует очень большое разнообразие, т.к. подобные устройства применяются в офтальмологии и отоларингологии, кардиологии и кардиохирургии, акушерстве и неонатологии, нейрохирургии и неврологии. Эти приборы имеют узкую направленность и, как правило, они могут использоваться лишь для указанных целей из-за наличия у них датчиков, которые могут работать только на определенной частоте.

Разновидности ультразвуковых датчиков
С учетом того, что сканеров существует большое многообразие, ультразвуковые датчики также сильно могут отличаться как по форме и размеру, так и по своим техническим показателям. В недавнем прошлом датчики к УЗ сканерам делились на две основные группы – механические и электронные, однако в настоящее время механические датчики, в которых излучатель ультразвуковых волн колебался или вращался, практически полностью вытеснились более функциональными и информативными электронными трансдюсорами. Эти датчики не дают шума и вибрации, а также позволяют получать изображение в более высоком разрешении.

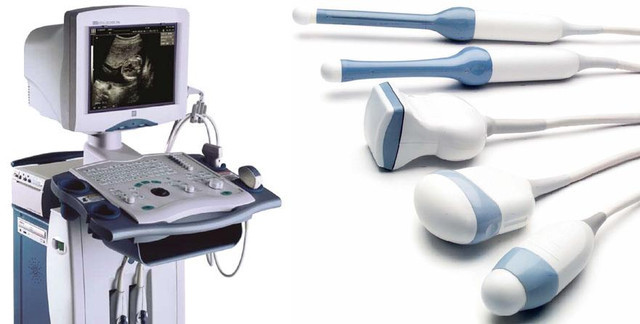

Различают следующие типы современных ультразвуковых датчиков:
  • Линейные – позволяют расположить трансдюсор на поверхности тела четко в соответствии с местоположением исследуемого органа, однако не всегда дают плотное прилегание к коже. Наиболее удобны для проведение исследования поверхностно залегающих структур – щитовидной и молочных желез, сосудов, суставов;
  • Конвексные и микроконвексные – достаточно плотно прилегают к коже, но несколько увеличивают истинные размеры органа. Используются для исследования органов забрюшинного пространства, мочеполовой системы, тазобедренных суставов;
  • Фазированные секторные – благодаря своим маленьким размером очень удобны для исследования через межреберные промежутки, например, в кардиодиагностике;
  • Полостные – имеют вытянутую и изогнутую форму, которая максимально соответствуют анатомическому строению полостей, в которые вводится датчик. Такие трансдюсоры используют для гинекологических и ректальных исследований.

Для наиболее плотного прилегания датчика к коже УЗ исследование всегда проводится с использованием специального геля, повышающего эмиссию на микроуровне.
